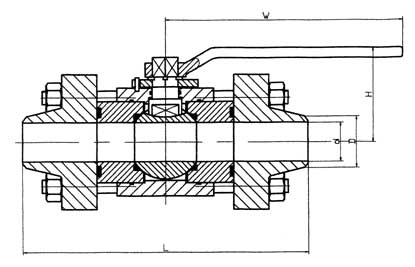

高压锻造球阀外形及主要尺寸：
一、产品结构及其特性说明
高压锻造球阀是一种结构新颖，技术先进，性能可靠的高压管路上使用的球阀，适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。
其特点是：
1.阀门为全通道设计，流体阻力小。
2.阀门采用三体结构，拆装方便，便于现场维修、更换。
3.具有防火结构，可以保证在意外失火的情况下的密封可靠性，而且密封面不易被介质冲刷。
4.下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
5.阀门的启闭力小，开关轻便。
二、性能及设计规范：
1. 公称压力等级: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅级
2. 公称通径: DN15～50； 1/2"-2"
3. 适用温度: -29～150℃
4. 适用介质:碳钢：适用水 蒸气 油品等介质
不锈钢：酸、碱等腐蚀性介质
5. 连结方式：焊接端按GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT
三、压力验试:验收标准按JB/T9092及API 598
|
压力级 |
PN(Mpa) |
CLASS(Lb) |
试验介质 |
|
10.0 |
15.0 |
25.0 |
600 |
900 |
1500 |
|
强度验试 |
15.0 |
22.5 |
37.5 |
15.5 |
22.5 |
38.5 |
含有防锈剂的水 |
|
高压密封试验 |
11.0 |
16.5 |
27.5 |
11.5 |
16.5 |
28.2 |
|
气压密封试验 |
0.6 |
空气 |
四、主要外型尺寸及重量
|
公称压力 |
公称通径 |
尺寸(mm) |
|
(in) |
mm |
L |
d |
D |
H |
W |
|
PN10.0(Mpa)
600
(Lb) |
1/2" |
15 |
165 |
14 |
22 |
52 |
130 |
|
3/4" |
20 |
190 |
19 |
27 |
56 |
160 |
|
1" |
25 |
216 |
25 |
34 |
67 |
160 |
|
11/4" |
32 |
229 |
32 |
42 |
74 |
185 |
|
11/2" |
40 |
241 |
38 |
48 |
88 |
185 |
|
2" |
50 |
292 |
49 |
60 |
95 |
200 |
|
PN15.0(Mpa)
900
(Lb) |
1/2" |
15 |
165 |
14 |
22 |
52 |
145 |
|
3/4" |
20 |
190 |
19 |
27 |
56 |
175 |
|
1" |
25 |
216 |
25 |
34 |
67 |
175 |
|
11/4" |
32 |
229 |
32 |
42 |
74 |
200 |
|
11/2" |
40 |
241 |
38 |
48 |
88 |
200 |
|
2" |
50 |
292 |
49 |
60 |
95 |
250 |
|
PN25.0(Mpa)
1500
(Lb) |
1/2" |
15 |
216 |
12 |
22 |
55 |
150 |
|
3/4" |
20 |
229 |
16 |
27 |
58 |
180 |
|
1" |
25 |
254 |
21 |
34 |
70 |
180 |
|
11/4" |
32 |
279 |
29 |
42 |
78 |
220 |
|
11/2" |
40 |
305 |
34 |
48 |
92 |
250 |
|
2" |
50 |
368 |
43 |
60 |
101 |
300 |
