产品名称：	风机安全阀HFAF4QH-10C
产品型号：	HFAF4QH-10C

咨询电话：021-51696106
传真：021-51696106
点击看大图

风机安全阀HFAF4QH-10C制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。风机安全阀HFAF4QH-10C材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

AF4QH风机安全阀特点：

传统安全阀的最低开启压力一般为0.1MPa，而用于风机的安全阀，其开启压力往往要求低于0.1MPa，传统安全阀即使改用刚度较小的弹簧，在低压下也不能准确、灵敏的动作。而风机安全阀设计的开启压力范围为0.02～0.2MPa，因此风机安全阀在低压下能够非常准确、灵敏的动作。
风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近，而传统安全阀力的作用点远离阀瓣密封平面，因此，与传统安全阀相比，风机安全阀的动作性能更加稳定可靠。
传统安全阀通过出口通道向一个方向排放介质，因此介质排放时容易引起系统的振动，而风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质，因此，阀门动作时平稳无振动。
风机安全阀没有调节圈，使用非常简单，安全阀出厂时已按用户要求的开启压力调试好，用户直接将安全阀安装在系统上即可使用。

AF4QH风机安全阀型号、材质:

公称压力		型号
PN1.0MPa		AF4QH-10C	AF4QW-10P	AF4QW-10P8	AF4QW-10P3	AF4QW-10R	AF4QW-10R8	AF4QW-10R3
主要零件材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	阀盖	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	阀座	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	反冲盘	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	50CrVA	50CrVA（表面包覆氟塑料）
适用温度		250℃

AF4QH风机安全阀排量：

开启压力 MPa	排放压力 MPa	公称通径
		DN40	DN50	DN80	DN100	DN125	DN150	DN200
		排量Q_d,m³/min
0.02	0.022	5.5	9	22	37	62	88	137
0.03	0.033	6.8	11	27	45	76	108	169
0.04	0.044	7.6	12	30	51	85	120	188
0.05	0.055	8.6	14	34	58	96	136	213
0.06	0.066	9.4	15	37	63	105	150	234
0.07	0.077	10	16	40	68	113	160	275
0.08	0.088	11	18	43	73	121	172	269
0.09	0.099	12	19	46	77	128	183	285
0.10	0.11	12	20	48	81	135	192	300
0.11	0.121	13	21	51	85	142	202	316
0.12	0.132	13	22	53	89	148	211	331
0.13	0.143	14	23	55	93	156	222	347
0.14	0.154	15	24	58	94	161	231	361
0.15	0.165	15	25	60	102	170	241	377
0.16	0.176	16	26	63	106	176	250	391
0.17	0.187	16	27	65	110	184	261	407
0.18	0.198	17	28	68	114	190	270	422
0.19	0.209	18	29	70	118	197	280	438
0.20	0.22	18	30	72	122	204	290	453

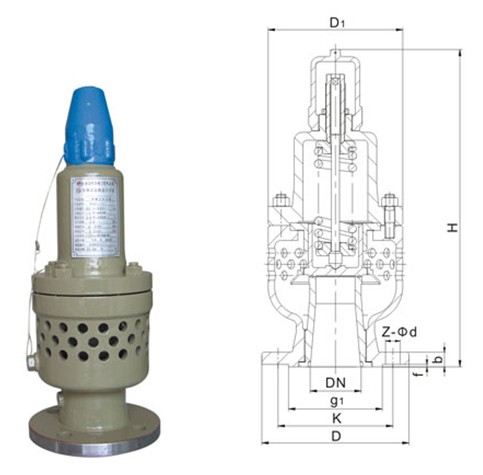

AF4QH风机安全阀技术参数及重量：

公称通径DN	主要尺寸（mm）							重量（kg）
公称通径DN	D	D₁	D₂	b	Z-φd	D₃	H	重量（kg）
40	145	110	85	16	4-18	100	250	5
50	160	125	100	16	4-18	115	272	6
65	180	145	120	18	4-18	140	285	6.3
80	195	160	135	20	4-18	172	296	6.5
100	215	180	155	20	8-18	212	425	14
125	245	210	185	22	8-18	254	450	22
150	280	240	210	22	8-23	280	480	35
200	335	295	365	24	8-23	330	520	50

AF4QH风机安全阀的选用：

安全阀开启压力的确为了使风机安全阀能有效地保护风机设备的安全，安全阀在排放压力下的排量应该略大于风机的排量。根据安全阀的排量表确定安全阀的公称通径。对于排量表未列出的开启压力及排放压力数值，可通过插值法计算相应的排量。可以采用多台安全阀并联使用来扩大安全阀的排量。可以采用多台安全阀并联使用来扩大安全阀的排量。
安全阀公称通径的确定为了使安全阀具有良好的动作性能，对于相同口径不同开启压力的安全阀需要配置不同刚度的弹簧，我公司对一个系列的弹簧进行了压力分级，每一规格的弹簧只能在一定的开启压力范围内使用，由于每一规格的弹簧适用的压力范围非常有限，因此，用户订货时除了需要告知阀门的型号、公称通径以外，还须告知安全阀的开启压力，以便制造厂正确的配置弹簧，保证安全阀具有良好的动作性能。
安全阀的弹簧压力分级我厂安全阀出厂时已经按订货合同中的开启压力试验、调试完毕，用户可直接安装使用。安全阀出厂时有铅封，一般情况下用户不要随意拆卸安全阀，以免影响安全阀的性能。
