当前位置 : 公司主页 - 产品展示 - 弹簧活塞式减压阀Y42X

产品名称：	弹簧活塞式减压阀Y42X
产品型号：	Y42X

咨询电话：021-51696106
传真：021-51696106

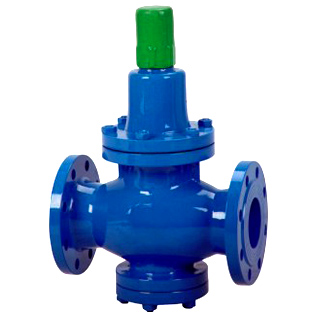

点击看大图

弹簧活塞式减压阀Y42X制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。弹簧活塞式减压阀Y42X材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

弹簧活塞式减压阀

Y42X	简介
	弹簧活塞式减压阀适用于民用建筑给水系统、热水系统、消防给水系统，还可用于工业和矿山的给水工程簧。适用于工作温度0℃～80℃的油、、空气和水管路上及高层建筑的冷热水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工作造价。

性能参数：

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

选用原则：

减压阀的进口压力波动应控制在进口压力给定值的80-105，如超过该范围水管减压阀的性能会受影响。
通常减压阀的阀后压力Pc 应小于阀前压力的0.5 倍即Pc<0.5P1。弹簧活塞式减压阀的每一档弹簧只在一定的出口压力范围内适用超出范围应更换弹簧。
在介质工作温度比较高的场合般选用先导式活塞式减压阀或先导式波纹管减压阀。
介质为空气或水液体的场合一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。
介质为蒸汽的场合宜选用先导活塞式减压阀或波纹管式减压阀。
为了操作、调整和维修的方便减压阀一般应安装在水平管道上。

流量系数：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

零件材料:

零件名称	零件材料
阀体阀盖底盖	C
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞式	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

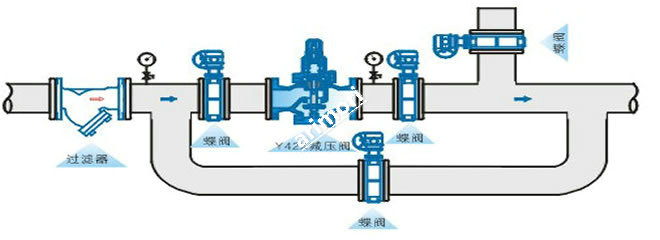

安装示意图:

安装说明:

应在连接管道检验合格后安装。安装前应将阀组上游管道冲洗干净。管道内不得残留有泥沙、石子、焊渣等杂物。并认真检查阀组各组件内部是否清洁。
安装时，给水减压阀组各组件上标示的流向应与管道水流方向一致。
应整机安装不得擅自拆卸阀体原装部件。
水平安装时其阀体呼吸孔应朝下或朝向侧面垂直安装时阀体呼吸孔口应设置于易观察、检查之方向。
前、后压力表表盘的安装可在阀组安装完成后进行。
活塞式减压阀的组件、附件与管道之间的连接和支架的设置应牢固。并在阀组安装完成后、现场调试前将阀组前、后控制阀处于关闭状态。

结构（图）尺寸:

法兰弹簧活塞式减压阀

Y42X-16型结构图

结构尺寸

Y42	外形尺寸
DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465
