隔膜式雨淋报警阀ZSFM型

一、组成特点及应用范围　

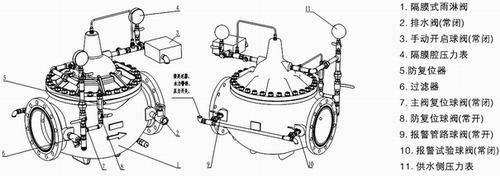

ZSFM隔膜式雨淋阀是由隔膜阀体、手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水头分别组成下列系统。
　　雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
　　水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
　　 水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
　　若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理　
　　隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。由于上、下受水力作用面积的差异，实现密封。当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
　　隔膜雨淋阀装有防复位装置，该装置已申请国家专利。其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。防止了阀瓣回位。灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。

1.系统安装时，应按GB50261-96规定进行。将主供水信号蝶阀、雨淋阀、电磁阀等集中在保护区
附近的控制室内，室内温度不宜低于4°C,以免冰冻影响系统功能，控制室不宜过远，以免一旦
发生火等，因雨淋阀管网过长致使洒水延迟。

2.ZSFM隔膜雨淋阀应竖直安装，一般距地面高度宜为1.2M,两侧距墙不少于0.5M,正面距墙1.2m在阀后1-2M内设信号蝶阀以便系统调试使用。信号蝶阀接线时，打开塑料罩壳在接线板红线接24V电源，将黄线（或蓝线一起）接至消防控制中心，作为输出信号即可。接线完毕，可旋转手轮检查有无启闭信号输出。

3.系统放水阀，手动快开阀，电磁阀，水力警铃等排水处均应设置地漏使排出水分别流入下水道，排水管直径不应小于雨淋阀配套通径的2倍。

4.水力等铃应设在建筑物的主要通道或经常有人停留的场所附近，管径为20mm,管总长不应大于
20m,距报警阀高度不应大于5m.

5.自动喷水灭火系统的每台雨淋阀安装喷头数应由水力计算来确定，应保证管道内水流速5-lOm/s。

6.雨淋阀调试开通在安装完毕后，可关闭阀后信号蝶阀，打开放水阀，然后开启电磁阀或手动快开阀，使隔膜压力腔泄压，雨淋阀开启。水从放水阀排出。

7.系统投入正常运行后，必须按规定进行维护检查，经常检查信号蝶阀开启情况，电磁阀应每月检查并应作启动试验，动作失常时应及时更换。
