产品名称：	双口排气阀QB2
产品型号：	QB2

咨询电话：021-51696106
传真：021-51696106
点击看大图

双口排气阀QB2制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。双口排气阀QB2材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

产品概述：
双口排气阀用途及主要性能规范：本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

⑴注：D＞350mm管路请选单口排气阀（QB1-10）。

⑵安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。

⑶如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

QB2双口快速排气阀

双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。

作用原理：

当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，上海台铭随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。

用途及主要性能规范：

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

⑴注：D＞350mm管路请选单口排气阀（QB1-10）。

⑵安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。

⑶如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

本排气阀适用水、热水、最高温度100℃的管道上，使管道内的气体全部排出。

主要零配件：

1	2	3	4	5	6	7	8	9	10
阀体	密封垫	阀瓣	开槽锥端定位螺钉	阀杆	空心球	阀盖	垫片	填料	排气口垫片

11	12	13	14	15	16	17	18	19
排气端盖	螺母	护盖	螺母	专用螺柱	双头螺柱	填料压盖	螺母	双头螺柱

双口排气阀、球阀主要外形及连接尺寸

型号	公称通径Dg	型号	公称通径Dg
QB2-10	40	Q41F-16	40
QB2-10	50	Q41F-16	50
QB2-10	75	Q41F-16	75
QB2-10	100	Q41F-16	100
QB2-10	150	Q41F-16	150
QB2-10	200	Q41F-16	200
QB2-10	250	Q41F-16	250
QB2-10	300	Q41F-16	300

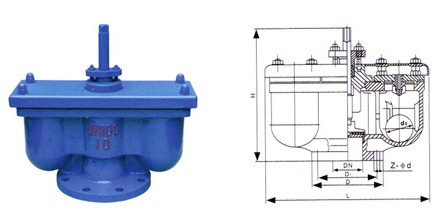

双口排气阀主要外形及连接尺寸

型号	公称通径	主要尺寸（mm）
型号	公称通径	D	D1	D2	L	Z-φd	介质	阀体材料
QB2-10	40	145	110	85	430	4-φ18	水	铸铁
QB2-10	50	160	125	100	430	4-φ18	水	铸铁
QB2-10	75	195	160	135	470	4-φ18	水	铸铁
QB2-10	100	215	180	155	500	4-φ18	水	铸铁
QB2-10	150	280	240	210	540	8-φ20	水	铸铁
QB2-10	200	335	295	265	700	8-φ20	水	铸铁

QB2-10型双口排气阀每小时排气量表

规格	50	75	100	150	200
立方米/小时	4-173	85-352	14-597	22-904	27-1145
