产品名称：	三通球阀，不锈钢三通球阀Q44F/45F
产品型号：	Q44F/45F

咨询电话：021-51696106
传真：021-51696106
点击看大图

三通球阀，不锈钢三通球阀Q44F/45F制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。三通球阀，不锈钢三通球阀Q44F/45F材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

不锈钢三通球阀概述：

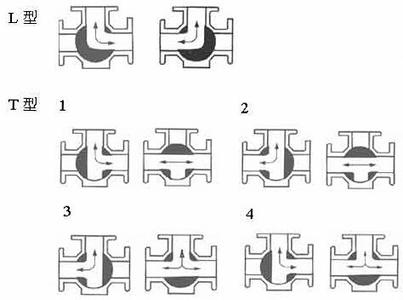

不锈钢三通球阀系列对介质流向的不同切换要求可分为Q44为L型与Q45为T型，L型可实现对介质流向进行切换，亦可使相互垂直的两个通道连通或关闭。T型可实现对介质的分流或混流，不仅可以实现介质流向的切换，也可使三个通道互相连通，还可以关闭任一通道，连通另外两个通道。本阀门具有结构紧凑，造形美观，密封性能好等特点。

不锈钢三通球阀主要性能规范：

试验压力	公称压力PN
试验压力	1.6	2.5
壳体强度试验	2.4	3.75
密封试验（液）	1.76	2.75

不锈钢三通球阀主要零件材料：

材料代号零件名称	C	P	R
阀体	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
密封	对位聚苯	对位聚苯	对位聚苯
填料	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
填料	柔性石墨	柔性石墨	柔性石墨
使用介质	水、蒸汽、油品	硝酸类	醋酸类
适用温度	选用（聚四氟乙烯）密封材料为≤150℃
适用温度	选用（对位聚苯）密封材料为≤300℃

不锈钢三通球阀主要连接及外形尺寸：

公称通径		d	d1	H	L1	L2	W
15	1/2”	15	15	65	140	70	130
20	3/4”	20	20	84	165	83	160
25	1”	25	25	84	165	83	160
40	1 1/2”	40	40	152	250	125	500
50	2”	50	50	157	260	130	500
65	2 1/2”	65	65	183	320	160	800
80	3”	80	80	183	320	160	800
100	4”	100	100	195	370	185	800
125	5”	125	125	355	510	255	850
150	6”	150	125	355	510	255	850
200	8”	200	150	430	580	290	1500
250	10”	250	203	475	670	335	-
300	12”	300	254	550	720	360	-
