气动球阀，不锈钢气动球阀，不锈钢气动法兰球阀Q641F制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。气动球阀，不锈钢气动球阀，不锈钢气动法兰球阀Q641F材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。 | ||||||||||||
| 产品介绍 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
概 述
气动球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
 气动执行器主要技术参数
主要性能规范
阀体主要零件材料
气动执行器主要部件材料

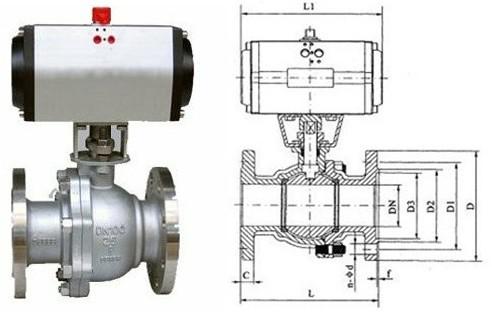

Q641F/H型气动球阀
主要外形尺寸 (单位；mm)
气动三通球阀分L型（Q644F）及T型（Q645F），介质流通方向见L型三通适用于介质流向的切换，能使相互垂直的两个通道连通。T型三通球阀适用于介质的分流，合流及流向切换，T型三通可以使三个管道互相连通或使用其中两个管道连通，三通球阀一般采用两个阀座结构。亦可根据用户要求采用四座结构。
附件的选项 根据不同控制和要求可选择下列附件： 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件：电气定位器、气动定位器、电气转换器。 气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：手操机构 气动球阀，不锈钢气动球阀，不锈钢气动法兰球阀Q641F相关产品
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
