产品名称：	对夹式止回阀H71H
产品型号：	H71H

咨询电话：021-51696106
传真：021-51696106
点击看大图

对夹式止回阀H71H制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。对夹式止回阀H71H材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

用途及特点：

该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

◆ 主要技术参数：

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体	密封
H71W-16P	1.6	2.4	1.76	≤200	水、蒸体、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300	水、蒸体、油品等
H71W-40P				≤200	硝酸等腐蚀性介质

规格型号	阀体	阀瓣	弹簧
RH71W-25H、RH71W-40H	2Cr13	1Cr13	1Cr18 Ni9Ti
RH71W-16P、RH71W-25P	ZG1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti

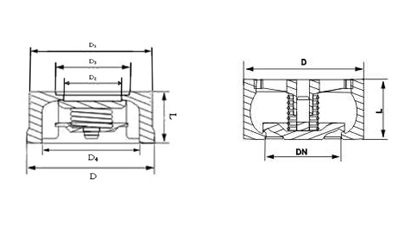

◆规格尺寸表：

公称压力 MPa	公称通径 DN	尺寸（mm）
公称压力 MPa	公称通径 DN	L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-
