产品名称：	铸钢内螺纹闸阀
产品型号：	Z11H

咨询电话：021-51696106
传真：021-51696106
点击看大图

铸钢内螺纹闸阀制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。铸钢内螺纹闸阀材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

Z11H高压铸钢丝口闸阀(内螺纹型)

Z11H高压铸钢丝口闸阀(内螺纹型)适用于水、蒸汽、油品等非腐蚀性介质.

Z11H高压铸钢丝口闸阀(内螺纹型)主要零部件材料：

零件名称	阀体、阀盖	闸板、阀座、阀杆	填料	阀杆螺母	手轮
材料	煅钢	铬不锈钢	石墨石棉盘根或柔性石墨,	铜合金	可锻铸铁或球墨铸铁

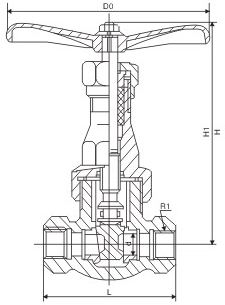

Z11H高压铸钢丝口闸阀(内螺纹型)主要外形及连接尺寸：

公称通径DN(mm)	L	L1	H	H1	D0	d	D	kg
15	80	16	142	155	100	10	34	1.9
20	90	18	143	160	100	13	40	2.0
25	100	22	164	186	120	18	50	3.3
32	120	22	187	216	140	24	58	4.8
40	130	24	215	250	160	29	66	6.7
50	140	25	233	276	180	37	78	9.6

型号	公称压力PN(MPa)	试验压力Ps(MPa)		工作压力P(MPa)		工作温度(℃)	适用介质
型号	公称压力PN(MPa)	壳体	密封	P20	P42	工作温度(℃)	适用介质
Z11H-25	2.5	3.8	2.8	2.5	1.4	≤425	水、蒸汽、油品等非腐蚀性介质
Z11H-40	4.0	6.0	4.4	4.0	2.3
Z11H-64	6.4	9.6	7.0	6.4	3.7
Z11H-100	10.0	15.0	11.0	10.0	4.4
Z11H-160	16.0	24.0	17.6	16.0	-
