当前位置 : 公司主页 - 产品展示 - 台湾东光-鑄鐵把手式夾心蝶閥FIG.090A

产品名称：	台湾东光-鑄鐵把手式夾心蝶閥FIG.090A
产品型号：	FIG.090A

咨询电话：021-51696106
传真：021-51696106
点击看大图

台湾东光-鑄鐵把手式夾心蝶閥FIG.090A制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。台湾东光-鑄鐵把手式夾心蝶閥FIG.090A材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

以下是本产品的详细资料介绍：

本产品名称：FIG.090A铸铁对夹式蝶阀 FIG.090A手柄式蝶阀台湾东光RING-RING.090A蝶阀

本产品台湾叫法：FIG.090A-鑄鐵夾心式蝶閥(把手式) 10K蝶阀

JIS-10K(PN16、PN10)

FIG.090A-铸铁对夹式蝶阀(把手式)

CAST IRON BUTTERFLY VALVE

Wafer type body,Renewable seat,Center driver disc.conform to CNS 12744 B2801

零件 PART	材质 MATERIAL
阀体 BODY	CAST IRON (FC20)
	(OPTION:FCD45/STAINLESS STEEL)
挡流盘 DISC	DUCTILE IRON (FCD45)
	(OPTION:STAINLESS STEEL)
阀杆 STEM	STAINLESS STEEL (SUS410)
挡流垫圈 SEAT	EPDM(OPTION:NBR)

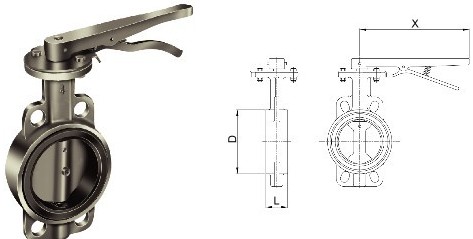

尺寸	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24
L	43	46	46	52	56	56	60	68	78	78	102	114	127	154
D	95.5	112.5	127	154	185	212.5	262	324	374	414	475	521	565	693
K	150	150	150	150	180	180	215	215	215	285	285	254	342	342
ΦR	120	120	120	120	170	170	210	210	210	300	300	300	400	400
X	262	262	262	26	262	262

注1：	阀盘材质可承制不锈钢材质，型号改为FIG.093A(把手式)
注2：	适用JIS 10K及ANSI CLASS 125配管规格。24"以上可提供组合图送审

最高使用压力	试验压力
90°C以下之静流水	阀体	阀座
10.0kg f/cm²	15.0kg f/cm²	11.0kg f/cm²
