产品名称：	台湾东光-鑄鐵齒輪式全耳式蝶閥FIG.096B
产品型号：	FIG.096B

咨询电话：021-51696106
传真：021-51696106
点击看大图

台湾东光-鑄鐵齒輪式全耳式蝶閥FIG.096B制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。台湾东光-鑄鐵齒輪式全耳式蝶閥FIG.096B材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。东光阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

产品介绍

以下是本产品的详细资料介绍：

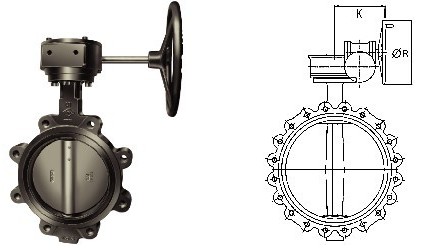

本产品名称：FIG.096B铸铁蝶阀台湾东光铸铁蝶阀 FIG.096B全耳式蝶阀 JIS-10K/150LB

本产品台湾叫法：FIG.096B-鑄鐵全耳式蝶閥(齒輪式)

JIS-10K/150LB

FIG.096B-铸铁全耳式蝶阀(齿轮式)

CAST IRON BUTTERFLY VALVE

Full lug type body,Resilient seat,Center driver disc.

零件 PART	材质 MATERIAL
阀体 BODY	CAST IRON (FC20)
挡流盘 DISC	STAINLESS STEEL
	(OPION:AL-BRONZE)
阀杆 STEM	STAINLESS STEEL (SUS410)
挡流垫圈 SEAT	EPDM(OPTION:NBR)

最高使用压力	试验压力(水压)
90°C以下之静流水	阀体	阀座
10.0kg f/cm²	15.0kg f/cm²	11.0kg f/cm²

尺寸		2	21/2	3	4	5	6	8	10	12	14	16	18	20	24
L		43	46	46	52	56	56	60	68	78	78	102	114	127	154
10 K	ΦC	120	140	150	175	210	240	290	355	400	445	510	565	620	730
10 K	n-Tap	4-M16	4-M16	8-M16	8-M16	8-M20	8-M20	12-M20	12-M22	16-M22	16-M22	16-M24	20-M24	20-M24	24-M30
≠150	ΦC	121	140	152	191	216	241	299	362	432	476	540	578	635	749
≠150	n-Tap	4-5/8	4-5/8	4-5/8	8-5/8	8-3/4	8-3/4	8-3/4	12-7/8	12-7/8	12-1	16-1	16-1-1/8	20-1-1/8	20-1-1/4
PN16	ΦC	125	145	160	180	210	240	295	355	410	470	525	585	650	770
PN16	n-Tap	4-M16	4-M16	8-M16	8-M16	8-M16	8-M20	12-M20	12-M22	12-M24	16-M24	16-M27	20-M27	20-M30	20-M33
K		204.5	204.5	204.5	204.5	204.5	204.5	325	325	308	308	330	330	350	395
ΦR		150	150	150	150	150	150	300	300	300	300	300	300	380	380
X		266.7	266.7	266.7	266.7	313	313
